光伏性能研究与测试平台
来源: admin        上传时间:2015-01-20

本平台拥有太阳光模拟器及I-V测试系统、IPCE/QE测试系统、太阳能电池暂态测试系统(RTK-ST)和电化学工作站等仪器。主要用于表征太阳能电池和各种光电材料的光谱响应、内外量子效率、光-电转换特性,及半导体体相中和器件界面处的电子传递动力学过程。

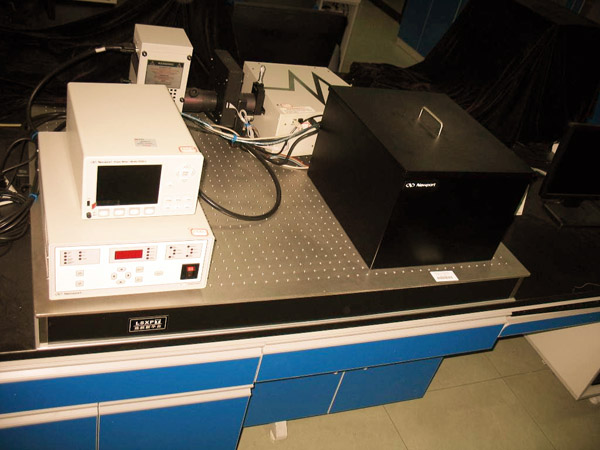

仪器名称:IPCE/QE测试系统(美国NEWPORT)

主要用途:测试太阳能电池和各种光电材料在不同波长光照条件下的光电特性、太阳能电池的光谱响应、入射单色光子-电子转化效率、量子效率(含内、外量子效率),以及光生电流、光电压等光电参数。

技术参数:

光源:300瓦研究级氙灯光源;

单色仪:高性能的corstoner260单色仪,260毫米焦距;光圈F/3.9;可放置3块光栅,以及滤光片。

光强检测:硅探头200-1100纳米,NIST溯源校正,功率检测噪声30PW;

样品电流检测:锁相交流测试配置;电流检测噪声70PA;

QE计算测试:软件自动控制测试,可单点测试,也可以设定波段扫描测试。

波长范围:300-1800nm;

波长分辨率:10nm (默认) 最小5nm;

系统准确性:< ±1%;

交流测试精度:0.23nA;

直流测试精度:0.35nA

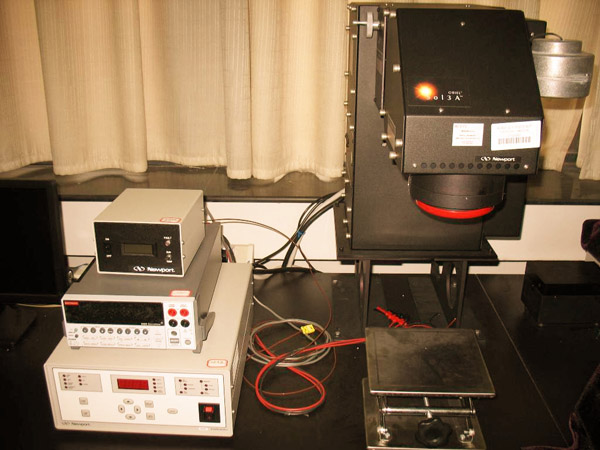

仪器名称:太阳光模拟器及I-V测试系统(美国NEWPORT)

主要用途:测量光照条件和暗条件下太阳能电池的I-V曲线,通过I-V特性测试得到太阳能电池的光伏特性参数,如开路电压、短路电流、光电流密度、填充因子、最大输出功率和光电转换效率等。从而为光伏器件的研究、质检以及应用提供可靠的依据。

性能参数:

辐照面积:2×2 inch (51×51mm);

有效照射面积内均匀性:<±2%(A级);

时间不稳性:<±1%(A级);

光谱不匹配性:<±25%,AM1.5G(A级);

匹配标准:JIS C 8912, ASTM E927-05, IEC 6904-9;

系统重复性为≤±1%。

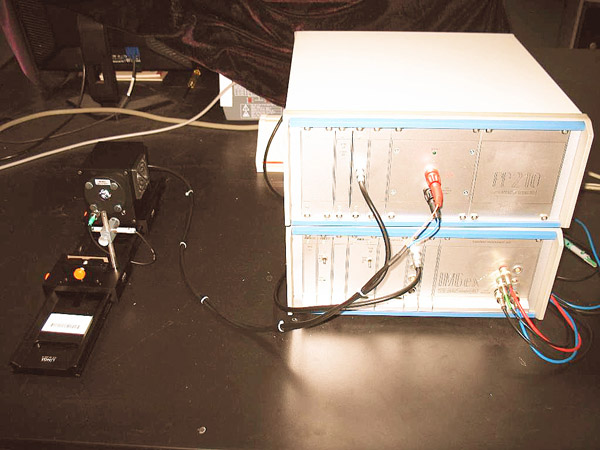

太阳能电池暂态测试系统(RTK-ST)

主要用途:

(1) 测试太阳能电池器件界面电子传递动力学过程;

(2) 测试太阳能电池器件电子在半导体材料中传输特性;

(3) 为提高太阳能电池转换效率提供优化方案。

性能参数:

1.完整ST太阳能电池暂态特性测量和分析解决方案;

2.包括暂态测试系统,如光源组件、以及对所建立的准平衡态执行扰动、测试组件、计算装置;

3.数控平移台:移动样品平台,精确固定样品;光源可调;光源快速开关;测量效效率和准确性;测量精确度和可靠度;数据自动化处理。

4.温度控制功能,IEC标准测试条件;

5.自动化开关控制,提供精准扰动模式。

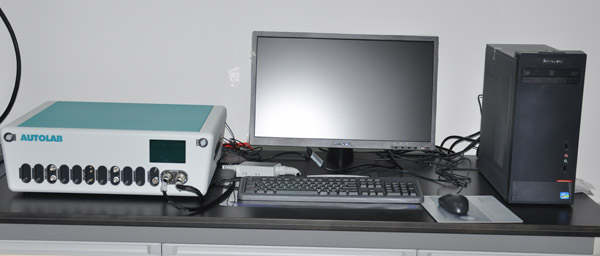

电化学工作站(Autolab/PGSTAT302N)

主要用途:具有出色的稳定性和精确度,先进的硬件和功能完善的软件,为涉及能源、材料、生命科学、环保等领域的科技工作者提供了优秀的科研平台。

(1)电合成、电沉积(电镀)、阳极氧化、电解等反应机理研究;

(2)电化学分析研究;

(3)能源材料(锂离子电池、太阳能电池、燃料动力电池和超级电容器等)、先进功能材料以及传感器的性能研究;

(4)金属材料的腐蚀行为研究与耐蚀性评价;

(5)缓蚀剂、水质稳定剂、涂层以及阴极保护效率的快速评价。

性能参数:

(1)最大输出电流:±2A

(2)最大输出电压:±30V

(3)电位范围:±10V

(4)施加电位精度:设定±2mV之±0.2%

(5)施加电位分辨率:150µV

(6)测量电位分辨率:300、30或3µV

(7)电流范围:10nA ~1A,九挡

(8)施加和测量电流精度:电流之±0.2%和电流范围之±0.2%

(9)施加电流分辨率:电流范围之0.03%

(10)测量电流分辨率:电流范围之0.0003%

(11)恒电位仪频宽:>1MHz

(12)恒电位仪上升/下降时间(1V阶跃,10 ~ 90%):<250ns

(13)电量计输入阻抗:1TOhm // <8pF

(14)输入偏差电流/25ºC:<1pA

(15)电量计频宽:>4MHz

(16)交流阻抗频率范围:10µHz ~ 1MHz
